关于焊接机器人的小知识分享

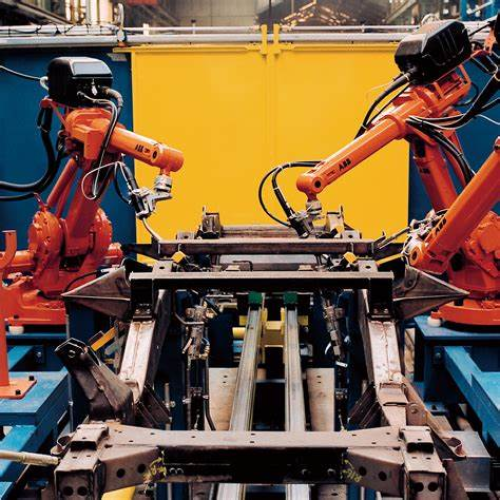

点焊对焊接机器人的要求不是很高。因为点焊只需点位控制，至于焊钳在点与点之间的移动轨迹没有严格要求，这也是机器人最早只能用于点焊的原因。点焊用机器人不仅要有足够的负载能力，而且在点与点之间移位时速度要快捷，动作要平稳，定位要准确，以减少移位的时间，提高工作效率。点焊机器人需要有多大的负载能力，取决于所用的焊钳形式。对于用与变压器分离的焊钳，30~45kg负载的机器人就足够了。但是，这种焊钳一方面由于二次电缆线长，电能损耗大，也不利于机器人将焊钳伸入工件内部焊接;另一方面电缆线随机器人运动而不停摆动，电缆的损坏较快。因此，目前逐渐增多采用一体式焊钳。这种焊钳连同变压器质量在70kg左右。考虑到机器人要有足够的负载能力，能以较大的加速度将焊钳送到空间位置进行焊接，一般都选用100~150kg负载的重型机器人。为了适应连续点焊时焊钳短距离快速移位的要求。新的重型机器人增加了可在0.3s内完成50mm位移的功能。这对电机的性能，微机的运算速度和算法都提出更高的要求。

点焊机器人的焊接装备，由于采用了一体化焊钳，焊接变压器装在焊钳后面，所以变压器必须尽量小型化。对于容量较小的变压器可以用50Hz工频交流，而对于容量较大的变压器，已经开始采用逆变技术把50Hz工频交流变为600~700Hz交流，使变压器的体积减少、减轻。变压后可以直接用600~700Hz交流电焊接，也可以再进行二次整流，用直流电焊接。焊接参数由定时器调节，参见图1b。新型定时器已经微机化，因此机器人控制柜可以直接控制定时器，无需另配接口。点焊机器人的焊钳，通常用气动的焊钳，气动焊钳两个电极之间的开口度一般只有两级冲程。而且电极压力一旦调定后是不能随意变化的。近年来出现一种新的电伺服点焊钳，如图4所示。焊钳的张开和闭合由伺服电机驱动，码盘反馈，使这种焊钳的张开度可以根据实际需要任意选定并预置。而且电极间的压紧力也可以无级调节。这种新的电伺服点焊钳具有如下优点:

1)每个焊点的焊接周期可大幅度降低，因为焊钳的张开程度是由机器人精准控制的，机器人在点与点之间的移动过程、焊钳就可以开始闭合;而焊完一点后，焊钳一边张开，机器人就可以一边位移，不必等机器人到位后焊钳才闭合或焊钳完全张开后机器人再移动;

2)焊钳张开度可以根据工件的情况任意调整，只要不发生碰撞或干涉尽可能减少张开度，以节省焊钳开度，以节省焊钳开合所占的时间。

3)焊钳闭合加压时，不仅压力大小可以调节，而且在闭合时两电极是轻轻闭合，减少撞击变形和噪声。
