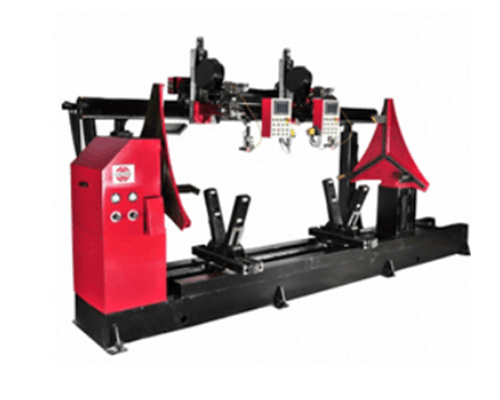

HWH环缝系列

该环缝装备是按用户设计制造的。主要用于筒体的环缝焊接，长度2500mm。主要由回转头架、尾座、液压泵站、横梁、送料气动托架、焊接小车、电动滑架、弧光防护罩、控制盒等部分组成。焊接时，工件一端用主轴上三爪可调试卡盘夹持范围为300-1000mm,可根据抓盘上的标尺刻度保证工件外圆与主轴同心。另一端采用液压尾座上的对中装置顶紧，并且根据需要可在工件的中部用可升降的气动托架支承。
性能特点；
可适用于碳钢、不锈钢、钛合金、铝合金等材料的焊接；
适用于各类型工件的环缝对接、角接等结构形式；
适用于TIG,MIG/MAG、PAW等焊接工艺；
模块化设计，可根据客户要求快速方便地组合成所需的焊接系统；
采用稳定的工控控制平台，以确保焊接系统长时间稳定运行；
技术参数；
项目                                             基本参数
可焊工件直径                                    300-1000mm
可焊工件的樶大长度                              2500mm
主轴回转速度                                    0.05-1rpm
主轴电机                                        b变频或伺服电机
主轴电机离合方式                                手动
液压尾座行程                                    500mm
托架方式                                            气动
垂直电动滑架行程                                450mm
电动弧长横摆滑架行程                            60mm
移动小车停止方式                                手动
